Thông tin chi tiết sản phẩm:
|
| Dải đo: | 0 - 2,5 g / cc (0 - 2500 kg / m3) ， 0 ~ 100,0% | Phạm vi hiệu chuẩn: | 0 - 2,5 g / cc (0 - 2500 kg / m3) ， 0 ~ 100,0% |
|---|---|---|---|
| sự chính xác: | ± 0,002 g / cc (± 2 kg / m3) ， ± 0,5% | Độ lặp lại: | ± 0,001 g / cc (± 0,2 kg / m3) ± 0,1% |
| Áp lực công việc: | 0 ~ 4Mpa | Nhiệt độ hoạt động: | -40 ~ 130 ℃ -50 ~ 150 ℃ |
| Nguồn cấp: | 24VDC ， ≥50 mA | Đầu ra tín hiệu: | Modbus RTU 4-20 mA, 0-1000Hz ， RS485 |
| Điểm nổi bật: | Máy đo mật độ ngã ba điều chỉnh Modbus RTU,Cảm biến mật độ chất lỏng cộng hưởng,Máy đo mật độ chất lỏng Modbus |
||

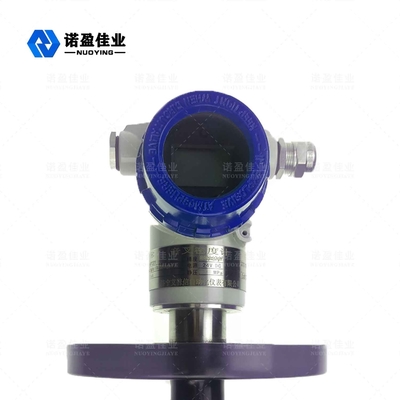

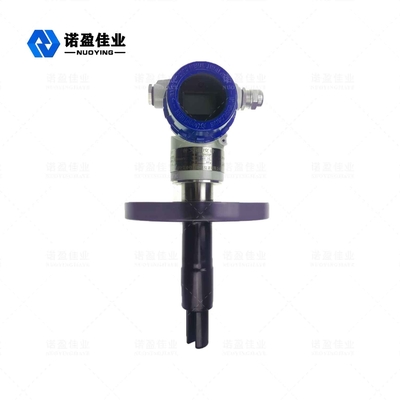

Máy đo mật độ cộng hưởng từ ngã ba điều chỉnh NYDE 4 ~ 20Ma hoặc RS485 Modbus RTU 24VDC
Máy đo mật độ cộng hưởng ngã ba điều chỉnh NYDE
NYDEmáy đo mật độ plug-in thông qua cài đặt plug-in và được sử dụng rộng rãi trong đường ống.Mật độ của môi chất trong bể hở và bể kín được xác định trực tiếp bởi tần số dao động nhận được bởi âm thoa của cảm biến được đưa vào môi trường.Cảm biến nhiệt độ tích hợp của cảm biến cung cấp khả năng bù nhiệt độ cho nó.
Phạm vi áp dụng: Máy đo mật độ plug-in có thể thực hiện phát hiện mật độ trực tuyến trong thời gian thực.Nó có thể được sử dụng để kiểm soát quá trình sản phẩm có tỷ trọng là thông số cơ bản hoặc kiểm soát chất lượng với tỷ lệ phần trăm rắn hoặc phần trăm nồng độ làm tham chiếu.Các ngành công nghiệp điển hình bao gồm công nghiệp hóa dầu, công nghiệp rượu, công nghiệp thực phẩm, công nghiệp dược phẩm và chế biến khoáng sản (như đất sét, cacbonat, silicat, v.v.), được sử dụng đặc biệt trong việc phát hiện giao diện và trộn các đường ống dẫn đa sản phẩm trong các ngành công nghiệp trên. phát hiện mật độ, giám sát điểm cuối của lò phản ứng và phát hiện giao diện của thiết bị phân tách.
Máy đo mật độ cộng hưởng ngã ba điều chỉnh NYDE Kỹ thuật Thông số
| Dải đo | 0 - 2,5 g / cc (0 - 2500 kg / m3), 0 ~ 100,0% |
| Phạm vi hiệu chuẩn | 0 - 2,5 g / cc (0 - 2500 kg / m3), 0 ~ 100,0% |
| đo lường độ chính xác | ± 0,002 g / cc (± 2 kg / m3), ± 0,5% |
| Độ lặp lại | ± 0,001 g / cc (± 0,2 kg / m3) ± 0,1% |
| Phạm vi nhiệt độ trung bình | -50 ℃ ~ + 150 ℃ |
| Áp lực công việc | 4mpa |
| Phạm vi độ nhớt của chất lỏng | 0–600 cP |
| Hệ số nhiệt độ | ＜ 0,1 kg / m3 / ℃ (± 0,5%) Sau khi hiệu chỉnh |
| Hiệu ứng căng thẳng | Không đáng kể |
| Cảm biến nhiệt độ tích hợp | Cảm biến kỹ thuật số |
| Vật liệu ướt | 316L, 2205 thép không gỉ, 哈 C, hợp kim titan |
| Lớp phủ thân phuộc | PTFE tiêu chuẩn hoặc PFA |
| Nguồn cấp | 24VDC, ≥50 mA |
| Đầu ra tín hiệu tương tự | Modbus RTU 4-20 mA, 0-1000Hz, RS485 |
| Độ chính xác đầu ra (20 ℃) | ± 0,1% giá trị đọc hoặc ± 0,05% FS |
| Độ lặp lại đầu ra (-40 ~ + 85 ℃) | ± 0,05% FS |
| Kết nối quá trình | DIN 50 PN16 DIN 50 PN40 |
| IDF và RJT vệ sinh | |
| Mức độ bảo vệ | IP67 |
| vỏ bọc | Hợp kim nhôm |
Máy đo mật độ cộng hưởng ngã ba điều chỉnh NYDE Điều hành Nguyên tắc
Cảm biến hoạt động dựa trên nguyên lý dao động thành phần, và phần linh kiện là phần âm thoa được ngâm trong chất lỏng đo được.Phần âm thoa gây ra dao động nhờ một áp điện bên trong được cố định ở đầu dưới của thân âm thoa.Tần số dao động được phát hiện bởi một thiết bị áp điện thứ cấp được cố định ở đầu kia của thân âm thoa, và sau đó tín hiệu được khuếch đại bởi mạch trên đỉnh.Khối lượng riêng của chất lỏng liên quan chặt chẽ đến tần số dao động khi chất lỏng đo được chảy.Khi khối lượng riêng của chất lỏng đo được thay đổi, tần số dao động khi chất lỏng chảy cũng thay đổi.Thông qua phương trình sau, khối lượng riêng của chất lỏng đo được có thể được tính toán chính xác.
D = K0 + K1T + K2T2
D = Mật độ chưa hiệu chỉnh của môi trường đo (kg / m3)
T = Tần số dao động (μ s).
K0, K1, K2 = hằng số
Trong quá trình phát hiện mật độ, máy đo mật độ plug-in NYDE có thể tự động bù trừ ảnh hưởng của nhiệt độ lên mật độ (D) của môi trường được đo và áp suất không có ảnh hưởng đáng kể đến mật độ.
Máy đo mật độ cộng hưởng ngã ba điều chỉnh NYDE Lắp đặt cơ khí
Không giống như cảm biến mật độ đường ống, phần ngã ba của máy đo mật độ phích cắm không được bao bọc hoàn toàn.
Thành ống hoặc thùng chứa
Hiệu ứng biên của vách đối với lưu chất cộng với ảnh hưởng độ nhớt của chính môi chất đo, những ảnh hưởng này sẽ có ảnh hưởng nhất định đến hiệu chuẩn đo lường của cảm biến.Để khắc phục những điều này, đối với các môi trường khác nhau, chúng tôi đã tổng kết và đặt trước phương pháp lắp đặt và đường kính ống để thuận tiện cho việc lựa chọn trong cùng điều kiện.
|
Cài đặt Tiêu chuẩn |
Mở bên hình chữ T cài đặt plug-in |
Cài đặt có thể thu vào bên hình chữ T | |
|
Hướng dẫn |
Thân nĩa trực tiếp đi vào chất lỏng chính |
Thân ngã ba được rút vào một bên của đường ống để tránh chất lỏng chính và được rút lại bằng cách 25mm |
|
| Lưu lượng dòng chảy | Tốc độ dòng chảy qua ngã ba là 0-1m / s | Tốc độ dòng chảy của ống chính là 1-5m / s | |
| Phạm vi độ nhớt | Tối đa 600Cp | Tối đa 100cP (lên đến 250cP trong các trường hợp riêng lẻ) | |
| Nhiệt độ | -50-150 ℃ | -50-150 ℃ | |
|
Kích thước đường ống chính |
≥ Đường ống ngang 100mm (4 ″); ≥ Ống dọc 150mm (4"); |
≥50mm (2 ″) |
|
|
Sự thiếu sót |
Không áp dụng cho: Tốc độ dòng chảy không ổn định Đường kính ống chính nhỏ hơn DN100 |
1. | Dung dịch kết bông (chẳng hạn như bột giấy, v.v.) |
| 2. | Tốc độ dòng chảy không ổn định | ||
| 3. | Dung dịch có độ nhớt giảm dần | ||
| 4. | Đường kính ống chính nhỏ hơn DN50 | ||
| 5. | Các trường hợp mà hiệu ứng nhiệt độ là đáng kể | ||
Tính toán tốc độ dòng chảy
V = Q / (1/4 * π * d2) Ví dụ: Tốc độ dòng chảy 20m3 / h, đường kính ống 100mm
V = 20/3600 / (1/4 * 3,14 * 0,1 * 0,1) = 0,7 M / s
Vị trí lắp đặt
Để đảm bảo rằng máy đo tỷ trọng có thể đo chính xác và hiển thị ổn định, tốc độ dòng chảy của môi chất được đo không được lớn hơn 1m / s và đường kính của đường ống nơi lắp đặt máy đo tỷ trọng phải lớn hơn hoặc bằng 159 mét.Vị trí của máy đo tỷ trọng nên được lắp đặt càng xa máy bơm càng tốt, và khoảng cách tốt nhất nên lớn hơn 5m;Khi tốc độ dòng chảy lớn hơn 1 m / s, sử dụng lắp đặt đường kính mở rộng.Khi tốc độ dòng chảy tăng 1m thì đường kính ống của đồng hồ đo tỷ trọng tăng lên 1,5 lần.Phải có đoạn ống thẳng ≥ 600mm trước dụng cụ và đoạn ống thẳng ≥ 300mm phía sau dụng cụ.Chất lỏng ở trạng thái nhiều lớp khi chảy qua thân dĩa,
Như trong hình: lắp đặt đường ống nằm ngang
Ống đứng giảm tốc đồng tâm Chèn trực tiếp vào chất lỏng
Ống ngang giảm tốc đồng tâm Nhìn từ trên xuống ống ngang
