Thông tin chi tiết sản phẩm:
|
Dải đo: | 0 ~ 25m | Nguồn cấp: | 24VDC |
---|---|---|---|
Vật chất: | 304,316L (tùy chọn) | Kết nối quá trình: | Mặt bích (tùy chọn) |
Lớp bảo vệ: | Dụng cụ hiển thị IP67, IP67 | Nhiệt độ hoạt động: | -40 ~ 130 ℃ -40 ~ 250 ℃ |
Đầu ra tín hiệu: | 4-20mA, 4-20mA / HART (Hai dây / BỐN dây) | Áp suất quy trình: | Áp suất khí quyển, -0,1-4MPa, -1 ~ 40BAR |
Điểm nổi bật: | Cảm biến mức từ trường 24VDC,Cảm biến mức từ trường 316L,Máy phát mức từ tính IP67 |

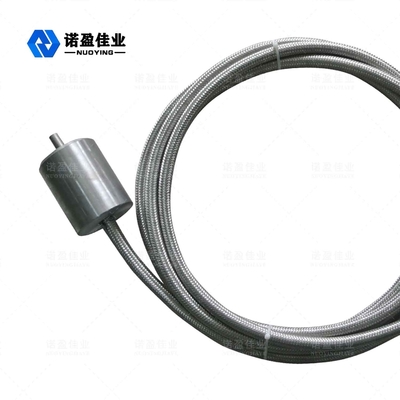

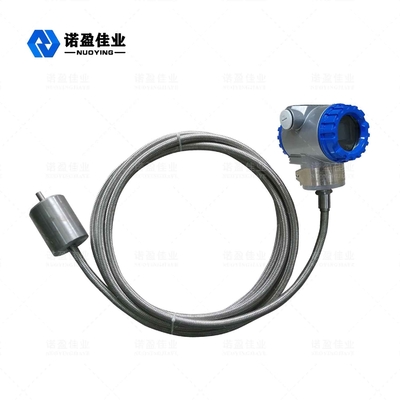

Máy phát mức đồng hồ đo mức chất lỏng từ tính loại cáp NYCZ
Máy đo mức chất lỏng từ tính
Chất lỏng từ tínhMức độ MétĐiều hành Nguyên tắc
Nguyên tắc của máy đo mức từ động được thể hiện trong hình.Sản phẩm chủ yếu bao gồm que đo, kho điện tử và phao không tiếp xúc trên que đo.Thanh được trang bị dây từ tính (dây dẫn sóng), được làm bằng ống thép không gỉ không có tính dẫn từ.Nó bảo vệ dây dẫn sóng rất tốt.
Khi đồng hồ đo mức chất lỏng từ động làm việc, bộ tạo xung trong buồng điện tử sẽ phát ra một xung ban đầu, khi nó truyền qua dây dẫn sóng, tạo ra một từ trường quay di chuyển dọc theo dây dẫn sóng.Khi từ trường gặp từ trường vĩnh cửu trong quả cầu phao, một hiệu ứng từ được sinh ra, dẫn đến một sóng cơ vận tốc không đổi gây ra bởi sự xoắn của dây dẫn sóng.Sóng cơ học truyền theo hai hướng, và sóng cơ học ở cuối thanh bị hấp thụ bởi van điều tiết, và sóng cơ học trả lại hướng của boongke điện tử được cảm nhận bởi cơ cấu thu nhận được lắp đặt trong buồng điện tử và được chuyển đổi thành xung hiện tại tương ứng.Cơ cấu nhấc tính toán thời gian giữa hai xung Độ cao của mực chất lỏng đo được có thể được đo chính xác bằng sự chênh lệch.
Chất lỏng từ tínhMức độMétThông số kỹ thuật
Các ứng dụng | mực chất lỏng |
Phạm vi đo lường |
Đầu dò: 0-50 ~ 6000mm Cáp: 25m
|
Sự chính xác | ± 0,5mm |
Nguồn cấp | 24VDC ± 10% |
Đầu ra tín hiệu | 4 ~ 20mA / Hart / RS485 |
Công việc hiện tại | 4 ~ 20mA;20,4mA |
Đặc tính tải | Khi đầu ra hiện tại, điện trở tải tối đa Đầu ra điện áp 600 Q, tải tối đa Điện trở 2mA |
Nhiệt độ quy trình | -40〜130 ° C, -40〜250 ° C |
Nhiệt độ môi trường xung quanh | -40〜80 ° C |
Hiệu ứng nhiệt độ | ± 0,5 ° C |
Quy trình áp lực | - 0,1 ~ 4,0MPa |
Nghị quyết | ± lmm |
Thời gian đáp ứng | 0,2 mili giây |
Vật liệu thanh | 304 / 316L (tùy chọn) |
Kết nối quá trình | Chủ đề, mặt bích, Hỗ trợ lắp (tùy chọn) |
Hiển thị trang web | LCD (tùy chọn) |
Vật liệu nhà ở | thép không gỉ / nhôm (tùy chọn) |
Lớp bảo vệ | IP67 |
Cấp chống cháy nổ | Exia IICT6 (tùy chọn) |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Chất lỏng từ tính Mức độ MétTính năng thiết kế
Chất lỏng từ tínhMức độYêu cầu cài đặt đồng hồ
Máy đo mức điện từ có thể được sử dụng trong các ứng dụng chất lỏng dễ cháy, nổ và ăn mòn.Buồng điện tử của máy đo mức chất lỏng từ động được đặt rải rác nhưng không ngập nước và chất lỏng không được ngâm phía trên đế hình lục giác.Quả cầu phao có hướng lắp đặt và bán cầu được đánh dấu NC phải ở trên mực chất lỏng.Phương pháp cài đặt như sau:
Phương pháp 1: theo mặt bích kết nối ở trên, lỗ lắp đặt được xử lý trên nắp mặt bích và quay trực tiếp vào đồng hồ đo mức chất lỏng từ tính, như trong hình.1;
Phương pháp 2: cố định đồng hồ đo mức chất lỏng điện từ với giá đỡ cảm biến và đai ốc khóa, phương pháp này thích hợp để đo mức chất lỏng của bể hở, như trong hình 2;
Phương pháp 3: gia công một lỗ ren G2 trên nắp bể fbr tiện Đặt phao, như hình 3;
Phương pháp 4: Chiều dài của que đo có thể được điều chỉnh theo độ cao của mực chất lỏng bằng cách sử dụng.
Chất lỏng từ tínhMức độKết nối điện đồng hồ
đầu kết nối có thể di chuyển được, như trong hình 4
◎ Vị trí đầu ra 0 của đồng hồ đo mức chất lỏng điện từ là một phía ở cuối thanh và vị trí đầu ra toàn dải là ở phía bên của kho điện tử.
◎ Đường dây che chắn của máy phát phải tránh nguồn điện cao, nguồn tín hiệu RF và các đường truyền nhiễu khác.
Tấm chắn cáp phải được giữ nguyên vẹn và được kết nối.
