Thông tin chi tiết sản phẩm:
|
Dải đo: | 20 m , 40 m | Ứng dụng: | Đo chất lỏng và bụi |
---|---|---|---|
Vật chất: | 304 và PTFE | Kết nối quá trình: | Chủ đề vít, Mặt bích (tùy chọn), Mặt bích |
Lớp bảo vệ: | Dụng cụ hiển thị IP67, IP67 | Nhiệt độ hoạt động: | -40 ~ 260 ℃ |
Đầu ra tín hiệu: | 4-20mA, 4-20mA / HART, RS485 | Áp suất quy trình: | Áp suất khí quyển, -0,1-4MPa, -1 ~ 40BAR |
Điểm nổi bật: | Máy phát mức vi sóng có hướng dẫn AC 220V,Máy phát mức vi sóng có hướng dẫn bằng bọt sương mù,radar sóng dẫn hướng AC 220V |

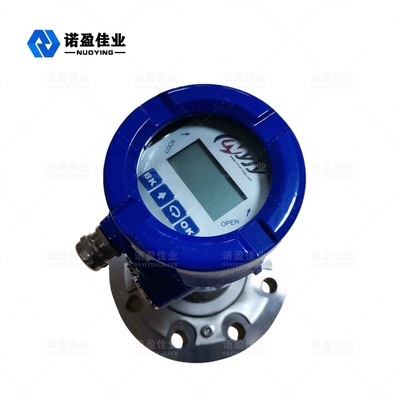

26GHz NYRD-PB-D phẳng Rađa Mức độ Mét
Máy đo mức radar màn hình phẳng là thiết bị đo mức radar tần số cao 26GHz với khoảng cách đo tối đa là 40 mét.Ăng-ten được tối ưu hóa hơn nữa và bộ vi xử lý nhanh mới có thể thực hiện phân tích và xử lý tín hiệu tốc độ cao hơn, để thiết bị có thể được sử dụng trong một số trường hợp phức tạp như hơi nước, bọt, bụi, kết tinh, ngưng tụ, v.v.
Rađa Mức độ MétThông số kỹ thuật
Người mẫu | NYRD-PB-A | NYRD-PB-B | NYRD-PB-C | NYRD-PB-D | NYRD-PB-E |
Ứng dụng tiêu biểu | Hơi nước, sương mù, bọt, ăn mòn mạnh, kết tinh, ngưng tụ, kết dính, v.v. | ||||
Truyền tần số | 26 GHz | ||||
Lấy mẫu tiếng vang | 100 lần / s | ||||
Chất liệu ăng ten | PTFE + 304 | PTFE | PTFE + 304 | PTFE + 304 | PFA |
Phạm vi | 40m | ||||
Sự chính xác | 0,05% ~ 0,1% FS | ||||
Cung cấp điện | 24VDC (Hai dây, bốn dây), 220V AC | ||||
Sức mạnh | 3W | ||||
Đầu ra tín hiệu | 4 ... 20mA / HART / RS485 / Modbus ... | ||||
Nhiệt độ quy trình | -40 ~ + 130 ℃ | -40 ~ + 130 ℃ | -40 ~ + 260 ℃ | -40 ~ + 130 ℃ | -40 ~ + 130 ℃ |
Quy trình áp lực | -0.1 ~ 2.0MPa | ||||

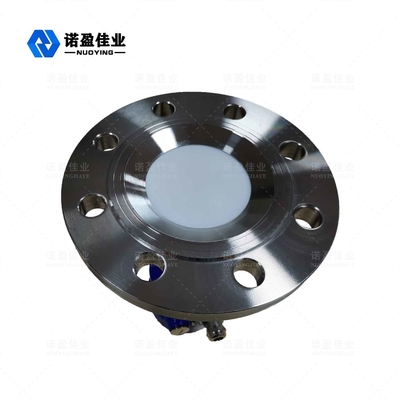

Kết nối quá trình | Giá đỡ, mặt bích (tùy chọn) | ||||
Giao diện điện | M20 × 1.5, ½ "NPT | ||||
Lớp bảo vệ | IP 67 | ||||
Lớp chống cháy nổ | ExiaⅡCT6 Ga, ExdⅡCT6 Gb |
※ Ghi chú:Các sản phẩmcó thểtùy chỉnh theođếnyêu cầu cụ thểcủangười dùng!
Rađa Mức độ MétĐiều hành Nguyên tắc
Anten mức của radar phát ra các xung vi ba hẹp, được truyền xuống dưới qua anten.Sau khi xung chạm vào bề mặt của môi trường đo, nó sẽ được hệ thống ăng ten phản xạ trở lại và nhận lại, tín hiệu được truyền đến phần mạch điện tử và tự động chuyển thành tín hiệu mức (vì tốc độ truyền xung cực nhanh, sóng điện từ đến mục tiêu và bị phản xạ trở lại máy thu. Thời gian thực hiện gần như là tức thời).
Như hình ảnh cho thấy:
MỘT.Cài đặt phạm vi, điều chỉnh thấp (4mA)B.Điều chỉnh cao (20mA)C.Phạm vi vùng mù
Bề mặt tham chiếu để đo: Bề mặt dưới cùng của ren hoặc bề mặt làm kín của mặt bích.
Lưu ý: Khi sử dụng định giờ mức radar, hãy đảm bảo rằng mức vật liệu cao nhất không thể đi vào vùng mù của phép đo (vùng được hiển thị bằng C trong hình).
Rađa Mức độ MétTính năng thiết kế
◎ Ăng-ten có kích thước nhỏ, dễ lắp đặt;radar không tiếp xúc, không mài mòn và không gây ô nhiễm.
◎ Không bị ảnh hưởng bởi sự ăn mòn, bọt, hơi nước, nhiệt độ và áp suất thay đổi.
◎ Góc chùm tia nhỏ và năng lượng tập trung, giúp tăng cường khả năng dội âm và tránh nhiễu.
◎ Vùng mù của phép đo nhỏ hơn và nó cũng có thể đạt được kết quả tốt khi đo bể nhỏ.
◎ Tỷ lệ tín hiệu trên nhiễu cao cho hiệu suất tốt hơn ngay cả trong các điều kiện dao động.
